行业趋势：涵盖-40℃到+120℃精准调光已成为内饰氛围灯的“标配”

引言

在以RGB LED为光源的汽车内饰氛围灯中，温度补偿的重要性尤为突出。汽车舱内环境温度跨度极大，涵盖-40℃到+120℃的全温域范围，在这一严苛工况下确保氛围灯色彩的一致性，是巨大的技术挑战。

针对这一痛点，行业内的领先RGB LED产品已开始将温度补偿功能集成至IC层级，发展出了各种型号的带温度补偿的LED调光驱动芯片。这些专用的LED调光驱动芯片通过内置的PN结温度监控功能，自动启用补偿算法，实现了不同温度条件下的精准调光。

需要指出的是，校准设备中的光学测量仪器的测量精度，最终产品的光色一致性还高度依赖于氛围灯模组在研发阶段的温度补偿曲线的测量。只有准确测量了LED的发光温度特性曲线，才能在后续量产时实现批量产品的光色一致性。

为什么精准调光需要温度补偿算法

当LED芯片开始发光的瞬间，结温就开始攀升。对于单色LED而言，结温升高通常意味着光通量降低，色漂移问题尚可管控；但对于基于RGB三原色混光的系统来说，情况就变得复杂得多。

RGB LED的混光遵循加法混光原理。最终呈现的颜色由红、绿、蓝三路光通量的相对比例唯一决定，色坐标取决于三色的色坐标和光通量。因此，红、绿、蓝三路中的任何一路发生变化，混合后的颜色就会产生偏差。

问题在于，结温的升高对红、绿、蓝三色LED的影响并不相同：

• 红光LED：对结温最敏感。温度升高时，其光强下降幅度最大，主波长向长波方向（红移）漂移明显； • 绿光LED：光强降幅次之，主波长漂移同样显著； • 蓝光LED：光强降幅最小，相对稳定。

研究数据显示，随着结温上升，红光相对亮度的降低幅度远高于蓝光，而主波长的偏移也呈现差异化特征。在RGB混光系统中，三色相对亮度比例一旦失衡，混合出的白点坐标就会发生移动——原本设定为“纯白”的光可能偏红或偏蓝。

时刻监控并补偿结温变化而引起的RGB LED发光特性变化，是实现内饰氛围灯精确调光的必然技术实现路径。而对LED发光特性与PN结温度规律的测量，是一切的基础。

IES LM-85-23标准：LED PN 结温度测量方法的重大革新

ANSI/IES LM-85 是北美照明工程协会发布的大功率 LED 光电测量权威标准，该标准确立了 LED 光学、电学参数与PN 结温度（Tj） 绑定的测量准则，LED调光驱动芯片就是依据此标准，通过对PN结电压测量，实现LED PN结温度的监控。

2023年，LM-85发布了更新版本，对LM-85-20中规定测量方法做了极大的优化。

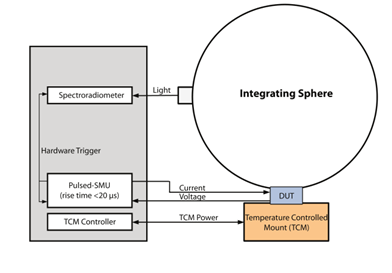

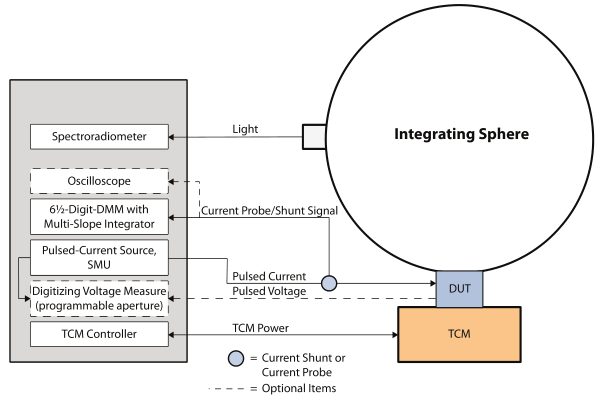

图1 LM-85-23推荐的测量结构

不同场景对LED测量的需求存在本质差异——生产分拣追求速度，而计量校准则苛求精度。LM-85-23颇具智慧地提供了一套弹性的方法矩阵，供专业人员根据具体精度与效率需求灵活组合：

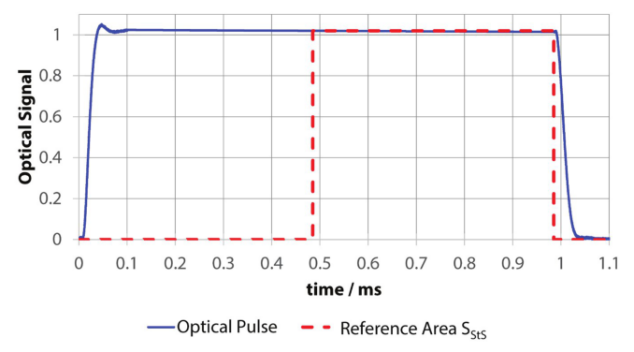

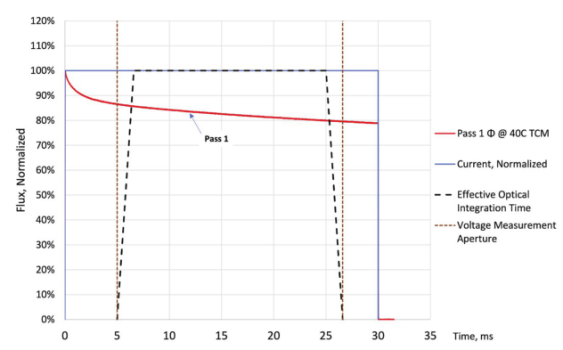

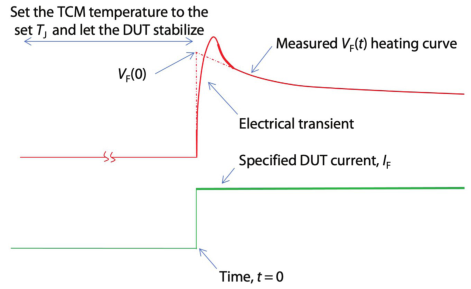

单脉冲法：适用于大规模生产线的快速分拣（Binning），速度极快但是精度相对较低。

（a）SP-1方法 （b）SP-2方法

图2 LM-85-23规定的单脉冲测量法

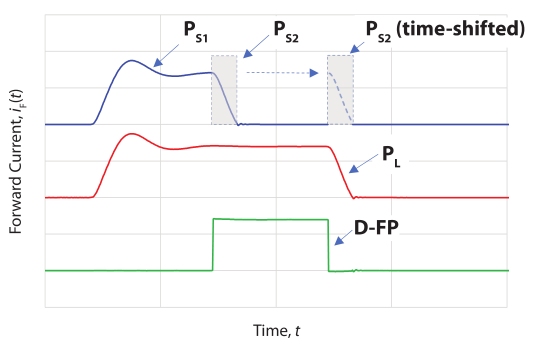

闪光脉冲法：测量速度较快，精度相对单脉冲法高，设备成本较高

（a）D-FP方法（b）P-FP方法

图3 LM-85-23规定的闪光脉冲测量法

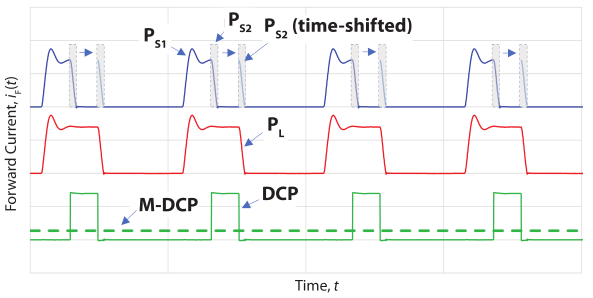

连续脉冲法：旨在精确反映特性且不受结温过快变化的干扰，为生产测试提供可靠方案。

（a）DCP方法

（b）MCP方法

图4 LM-85-23规定的连续脉冲测量法

直流法：是高精度标准光源校准的首选，但考验散热能力，同时测量速度慢，不适用于汽车内饰氛围灯应用。

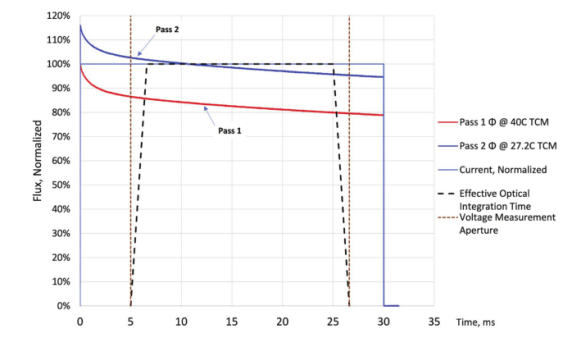

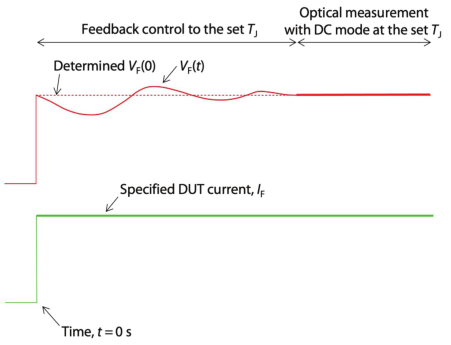

（a）拟合法 （b）反馈控制法

图5 LM-85-23规定的直流测量法

相对于LM-85-20，LM-85-23新引入的平均差分连续脉冲（M-DCP）方法直接将测量精度提升了约100倍，从之前10%级别的波幅与畸变误差，一举降低到约0.1% 的极致水平。

GSA6000 光色电热测试系统：遵循 IES LM-85 标准LED温补曲线测量仪器

GSA6000 从硬件架构、测试逻辑、软件算法全维度对标并落地 IES LM-85 标准，专为汽车内饰氛围灯PCBA 模块打造合规化光色电热一体化测试方案，完美解决标准落地最后一公里难题。

1. 宽温域高精度控温，满足 LM-85 热平衡要求

搭载半导体制控温平台，覆盖-40℃~120℃超宽工作温域，温度步进自定义可调，温控精度达 ±0.1℃。严格遵循 LM-85 热稳态静置规范，可设置恒温保持时间，确保 LED 在设定温度下完全热平衡，从环境端保障结温测量基础精度。

2. 原生支持 Vf 结温测量法，精准对标 LM-85 核心准则

系统内置高精度电压采集单元，实时同步采集 LED PN 结正向电压（Vpn），依托恒定电流下 Vf 与结温的线性关系，按照 LM-85 标准算法自动精准换算PN 结温度 Tj。摒弃传统壳体、管脚间接测温方式，直接溯源芯片真实结温，测量逻辑完全契合标准要求，数据真实可追溯、可对标。

3. 四参数同步采集，符合 LM-85 同步测试规范

集成积分球 + 高精度光谱仪 + 可编程电源 + 车载通信模块，一键同步采集：光通量、色坐标、PN 结电压、环境温度四大核心参数。严格遵循 LM-85 多参数同步测量要求，避免分时测试温度漂移带来的数据偏差，测量结果可直接用于研发对标、合规送检。

4. 自动生成温度补偿曲线，适配算法研发与标准校准

基于 IES LM-85 标准框架，系统可全自动测绘-40℃~120℃全温域PN结电压 - 光色参数漂移曲线，一键生成温度补偿曲线与 LUT 查找表。支持 256 组目标颜色全温域自动复测，自动完成结温关联下的光色参数校准，大幅简化车载氛围灯环境光算法研发、LED 封装标定流程。

5. 国标级数据溯源，测试结果满足 LM-85 认证要求

内置中国计量院校准光谱光通量标准灯，测量数据可溯源国家计量标准；光学测量色坐标精度 ±0.001、光通量精度 ±3%，重复性优于标准限值。兼容 LIN/CAN/MELIBU 车载总线协议，适配 PCBA 模块分时点亮、结温动态测试，出具的测试报告完全满足 LM-85 标准及车企准入审核要求。

应用价值

从遵循 IES LM-85 标准规范，到精准 PN 结温度测量，再到全温域光色电热一体化标定，GSA6000 实现标准、设备、测试、研发全链路打通。无需多台分立设备拼凑，一机内饰氛围灯PCBA模块算法研发和光色校准的需求，助力企业轻松达标行业国际标准，提升产品研发效率与市场竞争力。
